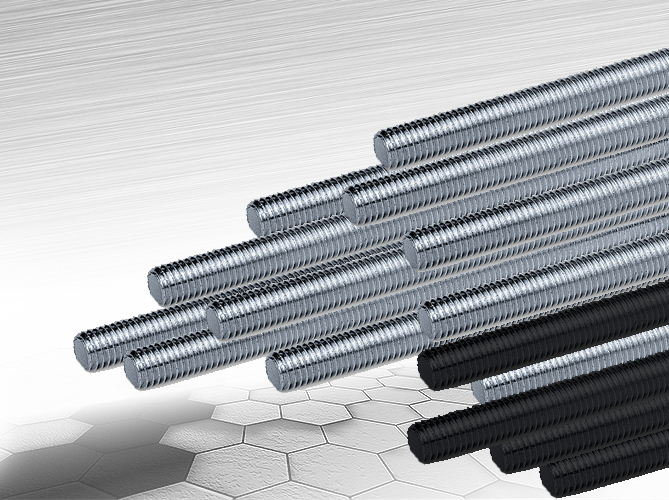

Различни видове шпилки

Тип 1 :
Основна цел. Дължината на този тип се измерва от край до край. Резбите са UNCR – 2 A.

Тип 2:
Шпилки за тръбопроводи, които издържат на температурно налягане.
Те са произведени по изисквания на международните стандарти и измерването на дължината им се различава от всички други шпилки, т.е. Измерва се от първата резба до последната резба. Резбите са UNRC-2A за размери под 1 и 8UNR-2A за тези над 1.


Тези шпилки имат къс резбован край от едната страна, който е насечен да пасне на Class NC5 или Class UNRC-3A. Този край се използва за завинтване в резбован отвор. А другия край, който е за гайка, е направен да пасне на Class UNRC-2A . Дължината се измерва цялостно. Късия назъбен край има скосена зона, а този за гайка е по- заоблен.

Шпилките с резбовани краища се продават в 4 вариации, те са:

1. Недовършени, имат пълен диаметър, но нестандартно тяло.
2. Завършени, които имат или по-малко тяло със завити резби или тяло в пълен размер с нарязани резби. Отделните части на тялото се завършват до максимален диаметър, който да пасва на Class 2A или на максималния диаметър на резбования край за гайка.
3. Завършен, цялостен, има толеранс равен на главния диаметър на резбите от Class 2A.
4. Завършени със скъсено тяло, изработени по желание на потребителя.

Шпилките с двойна резба имат еднаква дължина на резбата, която да пасне на гайка с резба от Class 2A. Дължината на шпилката се измерва цялостно. Двата им края са скосени, но има възможност да бъдат и заоблени по избор на производителя. Този стил шпилки, може да се отнесе и към другите 4 типа, които споменахме. Шпилките с двойна резба се използват за гайки, които е желателно да бъдат навити от двете страни.

Повечето шпилки от различни стоманени класове, не са топлинно обработени, за да издържат на високи темепратури, но могат да бъдат поръчани такива допълнително.
